| उत्पत्ति के प्लेस: | Anping चीन |
| ब्रांड नाम: | Jiongcan |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | JC-RD-013 |

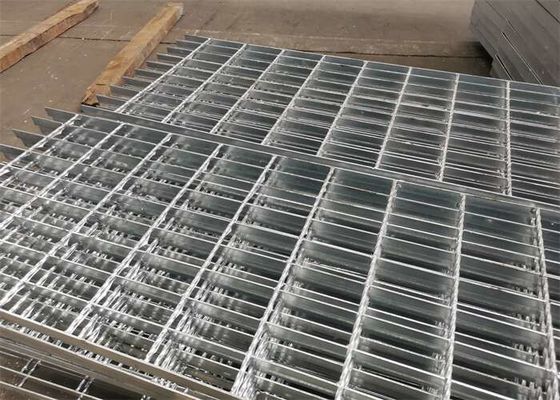

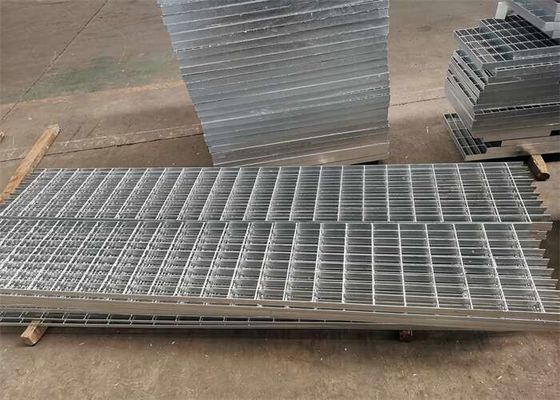

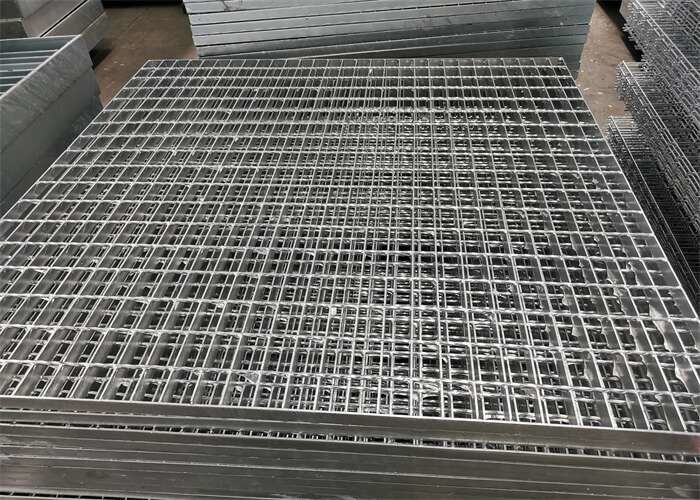

| उत्पाद का नाम: | मेटल ड्राइववे ड्रेनेज ग्रेट्स | प्रकार: | सादा बार झंझरी, मैं बार झंझरी |
|---|---|---|---|
| मानक: | आईएसओ 9001 | सामग्री: | Q195, Q235, Q345 |
| नमूना: | उपलब्ध | मॉडल संख्या: | खाई कवर |
| सतह का उपचार: | गर्म डूबा हुआ जस्ती | मिश्र धातु या नहीं: | मिश्र धातु है |
| असर बार आकार: | 25*5,32*5,35*3,35*5, 40*3,40*5,45*5,50*3,50*5,55*5,60*5 | झंझरी शैली: | सादा प्रकार, दाँतेदार प्रकार, मैं प्रकार और दाँतेदार प्रकार मैं इस्पात झंझरी |
| हाई लाइट: | मेटल ड्राइववे ड्रेनेज ग्रेट्स,Q235 मेटल ड्राइववे ड्रेनेज ग्रेट्स,Q235 स्टील ड्राइववे ड्रेन ग्रेट; |
||
स्टील ड्राइववे ग्रेट्स ग्रेटिंग को प्लेटफॉर्म स्टील ग्रिड प्लेट भी कहा जाता है, प्लेटफॉर्म ग्रिड प्लेट, एक निश्चित दूरी और क्रॉस बार व्यवस्था के अनुसार फ्लैट स्टील से बना होता है, और बीच में एक स्क्वायर ग्रिड के साथ एक प्रकार के स्टील उत्पादों में वेल्डेड होता है, मुख्य रूप से उपयोग किया जाता है डिच कवर प्लेट, स्टील स्ट्रक्चर प्लेटफॉर्म प्लेट, स्टील लैडर स्टेप प्लेट आदि करने के लिए।
बार आम तौर पर ट्विस्टेड स्क्वायर स्टील से बना होता है।
प्लेटफार्म स्टील प्लेट आम तौर पर कार्बन स्टील, गर्म डुबकी गैल्वेनाइज्ड सतह से बना होता है, ऑक्सीकरण को रोकने में एक भूमिका निभा सकता है।
इसे स्टेनलेस स्टील से भी बनाया जा सकता है।
स्टील ग्रिड में वेंटिलेशन, प्रकाश व्यवस्था, गर्मी लंपटता, एंटी-स्किड, विस्फोट प्रूफ आदि के गुण होते हैं।
दो: प्लेटफार्म स्टील ग्रिड प्लेट का वर्गीकरण:
वेल्डिंग विधि के अनुसार, इसे विभाजित किया जा सकता है: प्रेशर वेल्डिंग टाइप प्लेटफॉर्म स्टील ग्रिड प्लेट, एम्बेडेड टाइप प्लेटफॉर्म स्टील ग्रिड प्लेट, लॉक टाइप प्लेटफॉर्म स्टील ग्रिड प्लेट के माध्यम से और वेल्डिंग टाइप प्लेटफॉर्म स्टील ग्रिड प्लेट के माध्यम से।
लोड फ्लैट स्टील की साइड सतह के आकार में विभाजित किया जा सकता है: फ्लैट टाइप स्टील ग्रिड प्लेट, टूथ टाइप स्टील ग्रिड प्लेट और "इंजीनियरिंग" टाइप स्टील ग्रिड प्लेट, आदि।
इसके उपयोग के अनुसार विभाजित किया जा सकता है: सामान्य प्रयोजन स्टील ग्रिड प्लेट और विशेष प्रयोजन स्टील ग्रिड प्लेट जैसे: ट्रेंच कवर प्लेट, स्टेप प्लेट और इतने पर।
तीन: प्लेटफॉर्म स्टील ग्रिड प्लेट की उत्पादन विधि:
दबाव वेल्डिंग स्टील ग्रिड प्लेट काटने, खोलने, लपेटने और अन्य प्रक्रियाओं और उत्पादों की ग्राहकों की आवश्यकताओं के बाद, मूल प्लेट में 200 टन हाइड्रोलिक प्रतिरोध वेल्डिंग स्वचालन उपकरण वेल्डिंग को अपनाकर एक निश्चित दूरी के अनुसार लोड फ्लैट स्टील और क्रॉस बार से बना है।
लोड फ्लैट स्टील रिक्ति: दो आसन्न लोड फ्लैट स्टील के बीच की दूरी, आमतौर पर 30 मिमी, 40 मिमी और 60 मिमी तीन का उपयोग किया जाता है।
रॉड रिक्ति: दो आसन्न सलाखों के बीच की दूरी आमतौर पर 50 मिमी, 100 मिमी, दो प्रकार की होती है।
हमारी कंपनी को विभिन्न प्रकार की स्टील प्लेट की ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है
|
क्रॉस रॉड पिच |
लोड बार पिच |
लोड बार विशिष्टता (चौड़ाई × मोटाई) |
|||||
|
20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
||
|
30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
|
50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
|
|
40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
|
50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
|
|
60 |
50 |
- |
G253/60/50 |
G253/60/50 |
G403/60/50 |
G205/60/50 |
G255/60/50 |
|
क्रॉस रॉड पिच |
लोड बार पिच |
लोड बार विशिष्टता (चौड़ाई × मोटाई) |
|||||
|
32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
||
|
30 |
100 |
G325/30/100 |
G405/30/100 |
जी४५५/३०/१०० |
G505/30/100 |
जी५५५/३०/१०० |
G605/30/100 |
|
50 |
G325/30/50 |
G405/30/50 |
जी४५५/३०/५० |
G505/30/50 |
जी५५५/३०/५० |
G605/30/50 |
|
|
40 |
100 |
G325/40/100 |
G405/40/100 |
जी४५५/४०/१०० |
G505/40/100 |
जी५५५/४०/१०० |
G605/40/100 |
|
50 |
G325/40/50 |
G405/40/50 |
जी४५५/४०/५० |
G505/40/50 |
जी५५५/४०/५० |
G605/40/50 |
|
|
60 |
50 |
G325/60/50 |
G405/60/50 |
G455/60/50 |
G505/60/50 |
जी५५५/६०/५० |
G605/60/50 |
मुख्य रूप से औद्योगिक मंच, सीढ़ी पेडल, बैनिस्टर, चैनल फर्श, रेलवे पुल सेवा, उच्च टावर प्लेटफार्म, नाली कवर, मैनहोल कवर, सड़क बाधा, त्रि-आयामी पार्किंग स्थल, अंगों, स्कूलों, कारखानों, उद्यमों और संस्थानों के लिए उपयोग किया जाता है, स्टेडियम बाड़, उद्यान विला, खिड़की, बालकनी रेलिंग, राजमार्ग, रेल बाधा आदि के बाहर निवास के रूप में भी इस्तेमाल किया जा सकता है।
1, परिधीय वेल्डिंग किक प्लेट (साइड प्लेट), सजावटी प्लेट गार्ड प्लेट, इंस्टॉलेशन कनेक्टर और अन्य सहायक उपकरण में जोड़ा जा सकता है।
2. फ्लैट स्टील के विभिन्न विनिर्देशों के साथ फ्लैट स्टील का उपयोग किनारे, या कोण स्टील, चैनल स्टील, स्क्वायर पाइप आदि को लपेटने के लिए किया जाता है।
3. हैंडल और टिका प्लेटफॉर्म स्टील ग्रिड प्लेट पर स्थापित किया जा सकता है जिसे अक्सर स्थानांतरित करने या खोलने की आवश्यकता होती है।
4, प्लेटफॉर्म स्टील ग्रिड एज वेल्डिंग मानक है: श्रृंखला 1 हर पांच वेल्डिंग एक;
श्रृंखला 2, हर चार वेल्ड के लिए एक;
श्रृंखला 3 प्रति तीन में से एक को वेल्ड करती है।
वेल्ड कम से कम 3 मिमी की एकल पट्टिका वेल्डिंग होगी, और वेल्ड की लंबाई 20 मिमी होगी।
दबाव वेल्डिंग स्टील ग्रिड प्लेट काटने, खोलने, लपेटने और अन्य प्रक्रियाओं और उत्पादों की ग्राहकों की आवश्यकताओं के बाद, मूल प्लेट में 200 टन हाइड्रोलिक प्रतिरोध वेल्डिंग स्वचालन उपकरण वेल्डिंग को अपनाकर एक निश्चित दूरी के अनुसार लोड फ्लैट स्टील और क्रॉस बार से बना है।
लोड फ्लैट स्टील रिक्ति: दो आसन्न लोड फ्लैट स्टील के बीच की दूरी, आमतौर पर 30 मिमी, 40 मिमी और 60 मिमी तीन का उपयोग किया जाता है।
रॉड रिक्ति: दो आसन्न सलाखों के बीच की दूरी आमतौर पर 50 मिमी, 100 मिमी, दो प्रकार की होती है
गिरने के जोखिम को रोकने के लिए, स्टील ग्रिड प्लेट की स्थापना जहां तक संभव हो वेल्डिंग द्वारा तय की जानी चाहिए।
स्टील ग्रिड प्लेट को स्टील स्ट्रक्चर प्लेट के अनुसार स्थापित किया जाएगा।स्थापना के बाद, इसे बाद में स्थानांतरित नहीं किया जाएगा या सहायक फ्रेम से अलग नहीं किया जाएगा।सपोर्टिंग फ्रेम पर फ्लैट स्टील दिशा वाले स्टील ग्रिड प्लेट के दोनों सिरों पर सपोर्टिंग लंबाई प्रत्येक सेक्शन के लिए 25 मिमी से कम नहीं होनी चाहिए।
प्लेटफ़ॉर्म स्टील ग्रिल प्लेट्स जिन्हें हटाने योग्य और वियोज्य की आवश्यकता होती है, उन्हें स्टील ग्रिल प्लेटों के बढ़ते स्थिरता द्वारा सुरक्षित किया जाता है।
सदस्य के किसी भी बदलाव को रोकें;
खरीदार की आवश्यकताओं की आपूर्ति निर्माता द्वारा की जा सकती है।स्टेनलेस स्टील सामग्री से बने इंस्टॉलेशन क्लिप के अलावा, कार्बन स्टील से बने इंस्टॉलेशन क्लिप को हॉट डिप गैल्वनाइजिंग द्वारा ट्रीट किया जाता है।यह सुझाव दिया जाता है कि इंस्टालेशन क्लिप के लिए उपयोग किए जाने वाले बोल्ट को हॉट डिप गैल्वनाइजिंग द्वारा उपचारित किया जाता है।
